QUADRIGA•Video RF bietet die Technologie der nächsten Generation, um Videokassetten für TV- und Videoproduktionen oder die Archivierung zu digitalisieren. Das System ist als einzelne, manuell bedienbare Einspiel-Workstation oder vollautomatisierte Migration Factory einsetzbar.

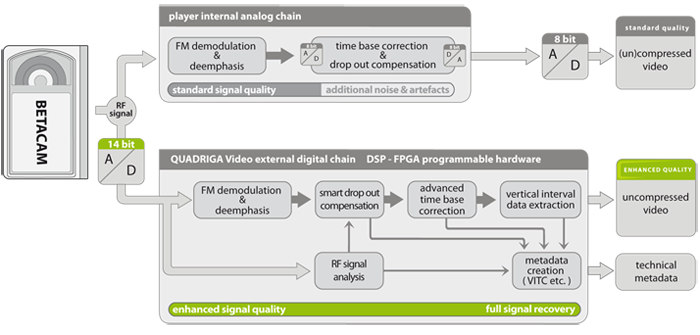

Die Technik hinter QUADRIGA•Video RF
Der gesamte Signalpfad vom Band zur Datei wird digital bearbeitet. Der Ersatz des traditionellen analogen Weges innerhalb des Videorekorders durch optimierte Software-Algorithmen erlaubt eine wesentlich bessere Prüfung und Qualitäts-Bewertung des Materials. Gleichzeitig können Fehler analysiert und behoben werden.
Die Bewertung und Kontrolle des Videosignals ist ein wesentlicher Teil des Systems. Dadurch ist der Konvertierungsprozess höchst zuverlässig. Der Einspielvorgang ist sehr effektiv und benutzerfreundlich gestaltet. Es werden umfangreiche Metadaten generiert, die für die Weiterverarbeitung, Archivierung und Verwendung in Content- oder Media Asset Management Systemen verwendet werden können.
Alle gängigen analogen Videoformate werden unterstützt. Zum Beispiel Komponenten-Aufnahme wie Betacam® und BetacamSP®, oder color-under recording wie U-matic® (low band, high band, SP).
Offene Codecs und Dateiformate sichern die bestmögliche Interoperabilität mit Systemen anderer Herstellern und erleichtern den Austausch von Material.
Das offene QUADRIGA•Video RF Systemkonzept garantiert die volle Kompatibilität mit anderen Cube-Tec Produkten wie DOBBIN und CubeWorkflow 2.0
Modifikation der Abspielgeräte
Einfach, aber höchst effizient!
Um Abspielgeräte wie beispielsweise eine Sony VTR der BVW Serie umzurüsten, sind nur wenige Arbeitsschritte nötig. Zuerst muss das Gehäuse geöffnet und das DEC-42 Board entfernt werden. Dieses wird nicht zur Wiedergabe benötigt. In einem reinen Recorder ist dieser Steckplatz von vornherein nicht besetzt.
Nun wird die DM-56 Steckkarte ebenfalls herausgenommen und modifiziert.
Hier müssen die mitgelieferten Kabel an das Y/C Demodulatorboard gelötet werden, damit ein direkter Abgriff des RF-Signals möglich ist.
Im nächsten Schritt wird die Rückseite der Maschine geöffnet und das zweite Kabelset mit dem BNC-Stecker verbunden. Es können zum Beispiel zwei der FBAS-Ausgänge als Ausgang für das RF-Signal dienen.
Der modifizierte Y/C-Demodulator kann wieder an seinen Platz zurückgesteckt werden.
Jetzt wird das QUADRIGA•Video RF Amplifier Board angeschlossen und in den freien Steckplatz neben dem DM-56 platziert.
Das Gerät kann wieder geschlossen und mit dem externen QUADRIGA•Video RF Digitizer verbunden werden. Ab jetzt ist es möglich Videokassetten mit bis zu 14 Bit zu digitalisieren und somit eine maximale Signalqualität zu erreichen.

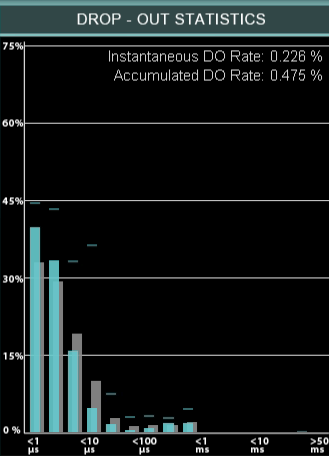

Drop-Out Prevention
Die Smart Drop-Out Prevention bietet frei definierbare Einstellungen für die Erkennung von Drop-Outs im RF-Signal. Die Signaldemodulation ist mit dieser Methode wesentlich hochwertiger als sie ein herkömmlicher Videorecorder bieten kann. Im Falle von nicht wiederherstellbaren Drop-Outs wird die Position durch Metadaten exakt festgehalten und kann mithilfe hochentwickelter Algorithmen kompensiert werden.
Unterstützte Dateiformate und Codecs
In der Medienindustrie werden heutzutage viele verschiedene Datei-Wrapper verwendet. Für TV und Videoproduktionen oder Archivierung hat sich das MXF Format durchgesetzt. QUADRIGA•Video RF nutzt MXF als Standard. Außerdem stehen spezielle Varianten wie MAP (Master Archive Package) zur Verfügung.
Unterstützte Formate in der Medienindustrie
Häufig genutzte Kompressionsmethoden wie MPEG-2 Intra-frame (D-10) mit 30, 40 oder 50 Mbps und DVC-Pro 25/50 für SD-Video werden von Cube-Tec standardmäßig unterstützt. Optional können auch andere offene Codecs wie beispielsweise JPEG 2000 genutzt werden.

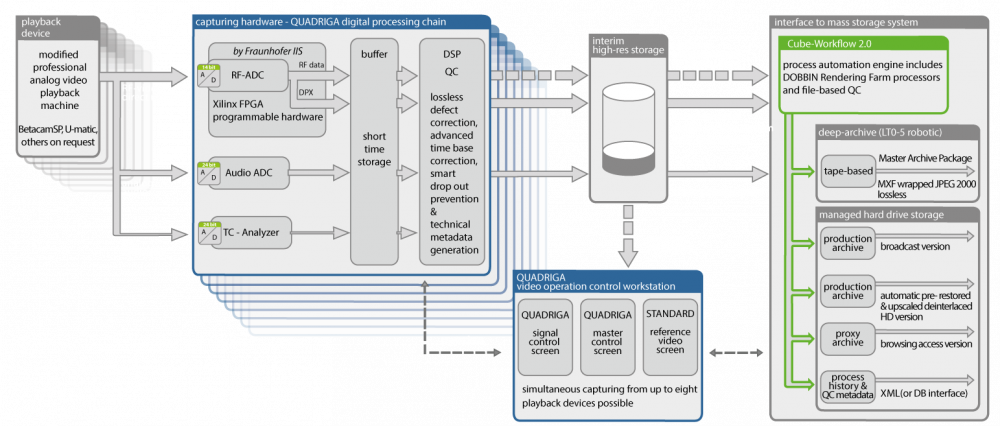

Nahtlose Integration in Dobbin und CubeWorkflow 2.0
QUADRIGA•Video RF stellt alle Daten zur Verfügung, um mit der DOBBIN Rendering Farm eine dateibasierte Stapelverarbeitung durchzuführen. DOBBIN übernimmt die Umwandlung und Konformitätsüberprüfung und verwaltet die Metadaten. Jeder Prozessschritt kann mit CubeWorkflow 2.0 erstellt und kontrolliert werden. Dafür steht eine grafische Benutzeroberfläche bereit, mit der sich automatisierte Arbeitsabläufe optimieren lassen.
Einfache SOA Integration
Service orientierte Architekturen (SOA) haben sich in den dateibasierten TV-/Videoproduktionssystemen etabliert.
QUADRIGA•Video RF und andere Cube-Tec System-Bausteine können einfach und unkompliziert in verschiedene Infrastrukturen integriert werden und dort einen wichtigen Teil des Einspielvorgangs, des Transfers und der Archivierung übernehmen.
QUADRIGA•Video RF unterstützt bereits das offene Framework für Interoperable Media Services (FIMS). FIMS wurde in Zusammenarbeit von der European Broadcasting Union und der Advanced Media Workflow Association entwickelt.
Lautheitsanpassung
Die Vorgaben der EBU zu R128 sind mittlerweile weitläufig akzeptiert. Es werden Methoden zur automatischen Lautheitsanpassung bei Ein- und Ausspielung sowie Dateitransfer für TV-Produktionen beschrieben. Die Systeme von Cube-Tec unterstützen bereits R128 (ITU-R BS.1770-2).
Die Implementierung in QUADRIGA•Video RF ist konfigurierbar, je nachdem wie der Arbeitsablauf spezifiziert ist und welche Anwendung genutzt wird.

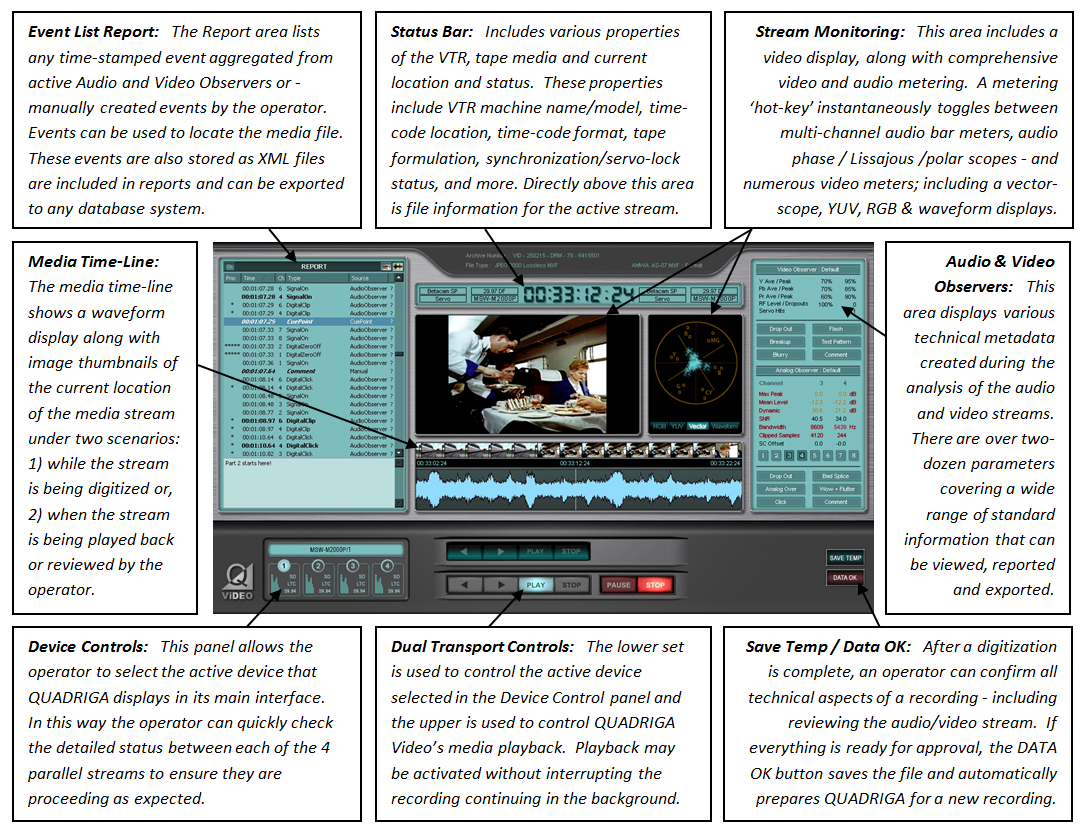

Metadatengenerierung und Support
Umfassende und aussagekräftige Metadaten sind für die Speicherung und späteres problemloses Abrufen aus Archiven von enormer Wichtigkeit. Während der Signalverarbeitung wird der maßgebliche Teil der Metadaten erzeugt, der die Signalcharakteristik beschreibt und die Möglichkeiten der Restauration und Erhaltung der Inhalte verbessert.
Technische und beschreibende Metadaten können so formatiert werden, dass sie in jedem Archiv oder Asset Management System zu verwenden sind. Qualitätskontrolle steckt in diesem Bereich immer noch in den Kinderschuhen und allgemeine Richtlinien werden noch entwickelt. Das QUADRIGA•Video RF System ist bereits heute in der Lage, Daten für Qualitätsanalyse und Kontrolle der nächsten Generation zu liefern.
